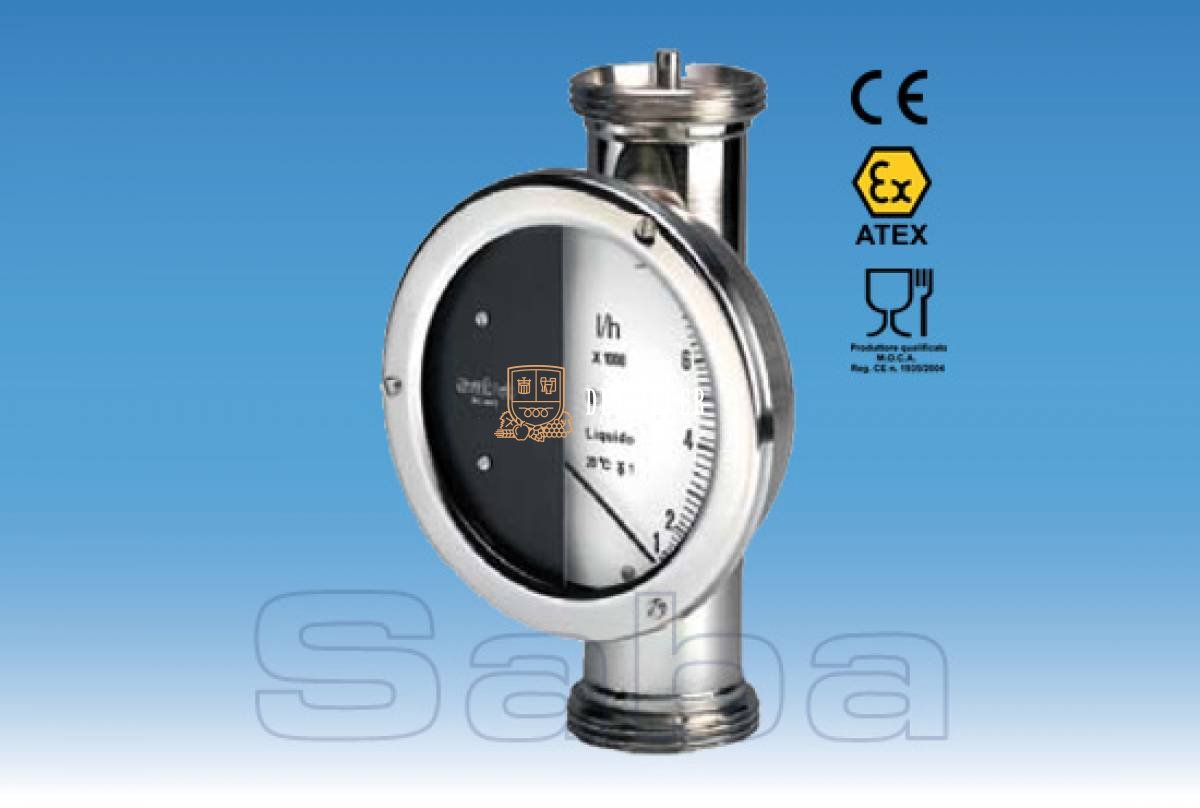

Przepływomierz SA 91

Ta seria przyrządów została zaprojektowana do pomiaru przepływu cieczy.

Mierzalne natężenia przepływu mieszczą się w zakresie od ułamka m³/h do 50 m³, z dokładnością do 1% wartości pełnej skali. Czułość przyrządów jest również wysoka: można zmierzyć przepływ odpowiadający 1/10 wartości nominalnej.

Przyrządy te można stosować w przypadku cieczy o różnorodnych właściwościach chemicznych i fizycznych. Nie wymagają szczególnej konserwacji. Czyszczenie wewnętrzne jest łatwe, ponieważ powierzchnie mające kontakt z cieczą są gładkie.

Kinometry są umieszczone w wodoodpornej części przyrządu, poza cieczami, ponieważ sygnał z elementu czułego do kinometru jest przesyłany za pomocą pola magnetycznego. Przyrządy są szczególnie odpowiednie, gdy konieczne jest przestrzeganie ścisłych środków sanitarnych.

DANE TECHNICZNE

Dokładność: ±1% pełnej skali.
Maksymalna temperatura pracy: temperatura cieczy od 10° C do 300° C.
Długość skali: 120 mm.
Przyrząd musi stać pionowo.
Materiały konstrukcyjne: Części kontaktowe wykonane są ze stali AISI 316. Obudowa wskaźnika AISI 304. Stopień szczelności obudowy wskaźnika IP55.
Podłączenie: DN - SMS - CLAMP - GAS Flanged PN 10 - PN 16 - UNI 2223.
Obudowa IP55: Ø 150 mm
Zakres lt/h:
DN 25 - 100-1000
DN 25 - 200-2000
DN 40 - 200-2000
DN 40 - 300-3000
DN 40 - 500-5000
DN 50 - 800/8000
DN 50 - 2000-16000
DN 65 - 2500-25000
DN 80 - 5000-50000
