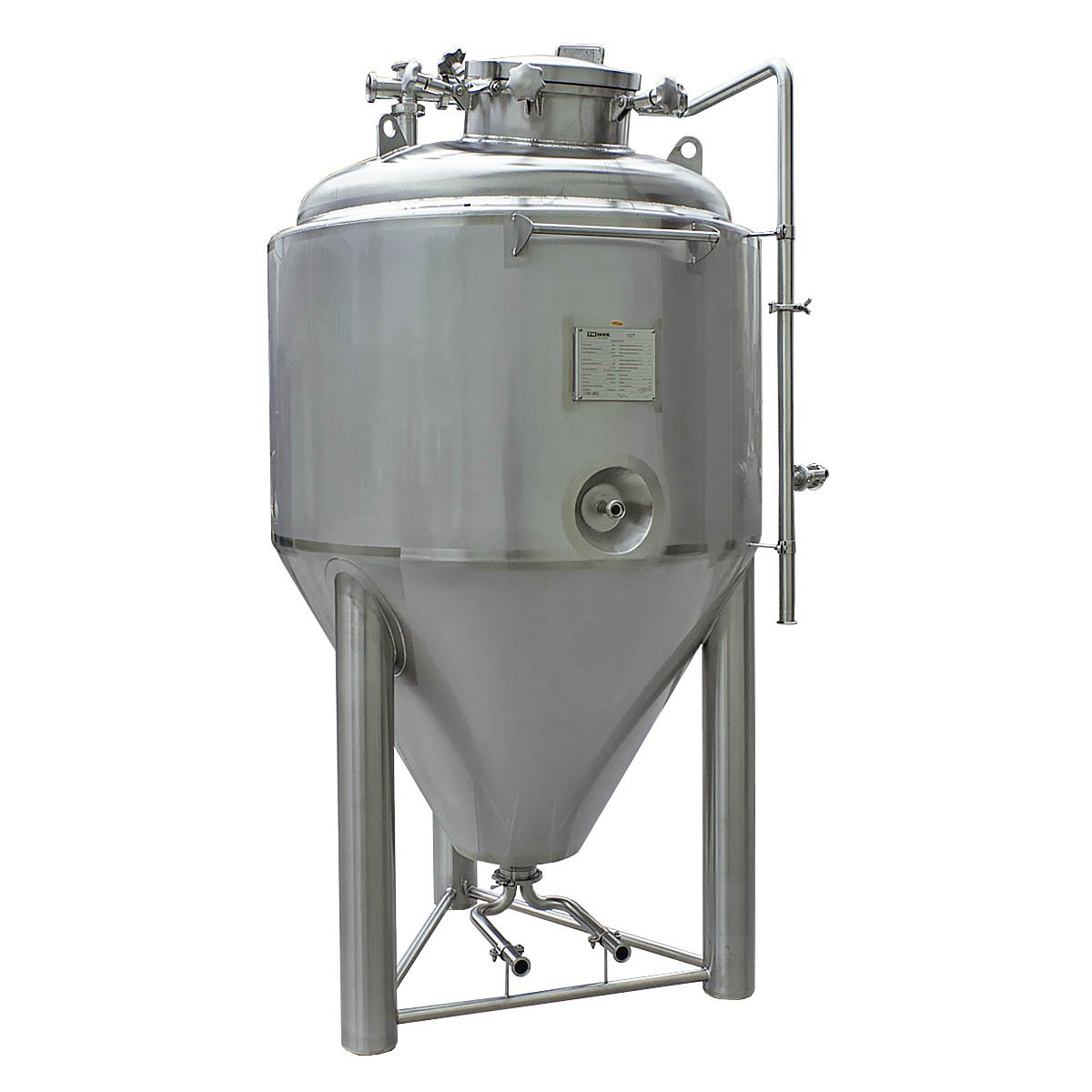

Zbiornik cylindryczno-stożkowy z płaszczem i izolacją do piwa
Cylindryczno-stożkowe zbiorniki fermentacyjne (CCT) to zbiorniki, w których zachodzi główna fermentacja alkoholowa. Zbiorniki izolowane z płaszczem chłodzącym na cylindrze oraz na stożku zbiornika. W większości przypadków zbiorniki te pracują pod ciśnieniem i dlatego są wyposażone w armaturę zabezpieczającą. W ich standardowym wyposażeniu znajduje się także głowica CIP oraz włazy umożliwiające dostęp do wnętrza zbiornika. Higieniczna konstrukcja pozwala na prowadzenie bezpiecznej fermentacji piwa bez ryzyka skażenia. Początkowo fermentacja przebiega burzliwie, wydzielając duże ilości dwutlenku węgla i ciepła. Za pomocą armatury zabezpieczającej, poziom dwutlenku węgla jest regulowany do wymaganej ilości. Płaszcze chłodzące służą do kontrolowania temperatury fermentacji piwa i utrzymywania jej na poziomie wymaganym przez piwowara. Specjalna konstrukcja stożkowa dna zbiornika pomaga zebrać pozostałości drożdży i oddzielić je od piwa.
W zależności od wydajności i potrzeb browaru, zbiornik CCT może być produkowany w różnych objętościach i rozmiarach, pod warunkiem zachowania głównej geometrii. Zbiorniki te można instalować wewnątrz i na zewnątrz budynków. Konstrukcja do montażu na zewnątrz umożliwia prawidłowe funkcjonowanie w zewnętrznych warunkach atmosferycznych.
Dane techniczne:
Ciśnienie robocze: 3 bary
Temperatura pracy: -2°C +30°C
Wykończenie powierzchni wewnętrznej (chropowatość): Ra < 0,8 m
Dane projektowe płaszcza chłodzącego
Ciśnienie robocze: do 3 bar
Temperatura pracy: -10°C +30°C
Podstawowe wyposażenie:
- Włazy górne/boczne
- Ciśnieniowy i podciśnieniowy zawór bezpieczeństwa Rurociąg CIP/CO2 z manometrem i przepustnicą, głowica CIP, zawór zaślepiający
- Kontrola temperatury
- Płaszcze
- Zawór do pobierania próbek
- Zawórem motylkowy całkowitego spustu
- zawór motylkowy do ściągania wina znad osadu
- Izolacja poliuretanowa
- Regulowane nogi
Volume | Working Volume | Overall diameter | Total height |
Vmax, hl | V, hl | Dext, mm | Hmax, mm |
13 | 10 | 1100 | 3100 |
21 | 16 | 1400 | 3200 |
25 | 20 | 1300 | 3850 |
32 | 25 | 1550 | 3650 |
38 | 31 | 1600 | 3900 |
51 | 40 | 1600 | 4650 |
63 | 50 | 1750 | 4800 |
74 | 60 | 2000 | 4600 |
80 | 70 | 2000 | 4850 |
100 | 80 | 2000 | 5600 |
120 | 100 | 2150 | 5800 |
158 | 126 | 2150 | 7050 |
195 | 156 | 2350 | 7200 |
251 | 201 | 2350 | 8700 |
